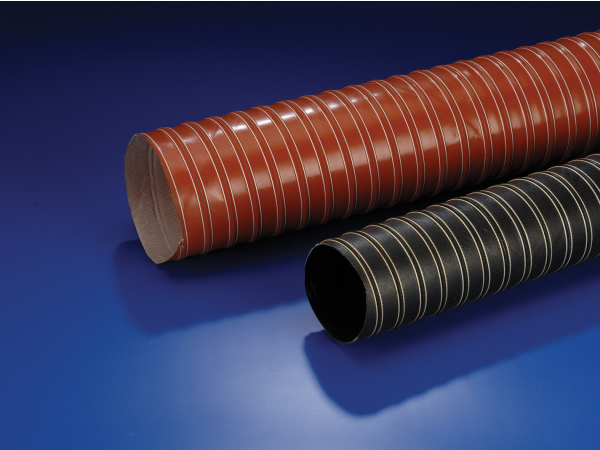

J 4-1 ỐNG GIÓ SILICON SỢI THỦY TINH HAI LỚP

Thêm vào mẫu liên hệ

Thông tin chi tiết sản phẩm

Ứng Dụng:

Dùng trong xả thải khí công nghiệp như lò hàn, lò hơi, sưởi ấm động cơ, thiết bị hàng không và quân sự.
Thích hợp dẫn khí nén công nghiệp, hệ sấy cho các hạt nhựa, mực in.

Cấu tạo:

Màng ống: Silicon, vải sợi thủy tinh
Gân ống: Lõi thép được bọc sợi thủy tinh

Đặc tính:

Bề mặt trong nhẵn, độ đàn hồi cao, độ bền tốt
Khả năng chịu lực tốt, chịu được nhiệt độ cao, chống cháy (theo: UL94-HB)
Bán kính uốn bằng đường kính ngoài

Phạm vi nhiệt độ:

-70 °C approx. to +260 °C approx.
short time to +300 °C approx.

Quy cách:

ø 25 to ø 305 mm

I.D.mm
O.D.mm
Over pressurebar
Vacuumbar
Bending Radiusmm
Weightkg/m
Stock Lengthsm
Order No.

20
24
3.000
0.730
24
0.12
4
4-1-020-000

25
29
2.800
0.710
29
0.19
4
4-1-025-000

32
36
2.700
0.650
36
0.28
4
4-1-032-000

38
43
2.600
0.600
43
0.31
4 / 8
4-1-038-000

44
49
2.600
0.580
49
0.35
4 / 8
4-1-044-000

51
57
2.600
0.520
57
0.39
4 / 8
4-1-051-000

63
68
2.400
0.460
68
0.49
4 / 8
4-1-063-000

76
81
2.100
0.430
81
0.60
4 / 8
4-1-076-000

90
95
2.000
0.400
95
0.71
4 / 8
4-1-090-000

102
107
1.900
0.350
107
0.80
4 / 8
4-1-102-000

114
120
1.500
0.300
120
0.89
4 / 8
4-1-114-000

127
133
1.400
0.230
133
0.96
4 / 8
4-1-127-000

140
146
1.300
0.200
146
1.10
4 / 8
4-1-140-000

152
158
1.200
0.170
158
1.40
4 / 8
4-1-152-000

165
171
0.900
0.120
171
1.70
4
4-1-165-000

178
184
1.000
0.120
184
1.43
4
4-1-178-000

203
209
0.700
0.090
209
1.90
4
4-1-203-000

254
260
0.500
0.070
260
2.09
4
4-1-254-000

305
311
0.500
0.070
311
2.61
4
4-1-305-000

I.D.mm
O.D.mm
Over pressurebar
Vacuumbar

- 20
- 24
- 3.000
- 0.730
- Bending Radius - mm24
- Weight - kg/m 0.12
- Stock Lengths - m 4
- Order No. - 4-1-020-000
- 25
- 29
- 2.800
- 0.710
- Bending Radius - mm29
- Weight - kg/m 0.19
- Stock Lengths - m 4
- Order No. - 4-1-025-000
- 32
- 36
- 2.700
- 0.650
- Bending Radius - mm36
- Weight - kg/m 0.28
- Stock Lengths - m 4
- Order No. - 4-1-032-000
- 38
- 43
- 2.600
- 0.600
- Bending Radius - mm43
- Weight - kg/m 0.31
- Stock Lengths - m 4 / 8
- Order No. - 4-1-038-000
- 44
- 49
- 2.600
- 0.580
- Bending Radius - mm49
- Weight - kg/m 0.35
- Stock Lengths - m 4 / 8
- Order No. - 4-1-044-000
- 51
- 57
- 2.600
- 0.520
- Bending Radius - mm57
- Weight - kg/m 0.39
- Stock Lengths - m 4 / 8
- Order No. - 4-1-051-000
- 63
- 68
- 2.400
- 0.460
- Bending Radius - mm68
- Weight - kg/m 0.49
- Stock Lengths - m 4 / 8
- Order No. - 4-1-063-000
- 76
- 81
- 2.100
- 0.430
- Bending Radius - mm81
- Weight - kg/m 0.60
- Stock Lengths - m 4 / 8
- Order No. - 4-1-076-000
- 90
- 95
- 2.000
- 0.400
- Bending Radius - mm95
- Weight - kg/m 0.71
- Stock Lengths - m 4 / 8
- Order No. - 4-1-090-000
- 102
- 107
- 1.900
- 0.350
- Bending Radius - mm107
- Weight - kg/m 0.80
- Stock Lengths - m 4 / 8
- Order No. - 4-1-102-000
- 114
- 120
- 1.500
- 0.300
- Bending Radius - mm120
- Weight - kg/m 0.89
- Stock Lengths - m 4 / 8
- Order No. - 4-1-114-000
- 127
- 133
- 1.400
- 0.230
- Bending Radius - mm133
- Weight - kg/m 0.96
- Stock Lengths - m 4 / 8
- Order No. - 4-1-127-000
- 140
- 146
- 1.300
- 0.200
- Bending Radius - mm146
- Weight - kg/m 1.10
- Stock Lengths - m 4 / 8
- Order No. - 4-1-140-000
- 152
- 158
- 1.200
- 0.170
- Bending Radius - mm158
- Weight - kg/m 1.40
- Stock Lengths - m 4 / 8
- Order No. - 4-1-152-000
- 165
- 171
- 0.900
- 0.120
- Bending Radius - mm171
- Weight - kg/m 1.70
- Stock Lengths - m 4
- Order No. - 4-1-165-000
- 178
- 184
- 1.000
- 0.120
- Bending Radius - mm184
- Weight - kg/m 1.43
- Stock Lengths - m 4
- Order No. - 4-1-178-000
- 203
- 209
- 0.700
- 0.090
- Bending Radius - mm209
- Weight - kg/m 1.90
- Stock Lengths - m 4
- Order No. - 4-1-203-000
- 254
- 260
- 0.500
- 0.070
- Bending Radius - mm260
- Weight - kg/m 2.09
- Stock Lengths - m 4
- Order No. - 4-1-254-000
- 305
- 311
- 0.500
- 0.070
- Bending Radius - mm311
- Weight - kg/m 2.61
- Stock Lengths - m 4
- Order No. - 4-1-305-000
